Зачем нужно PoE

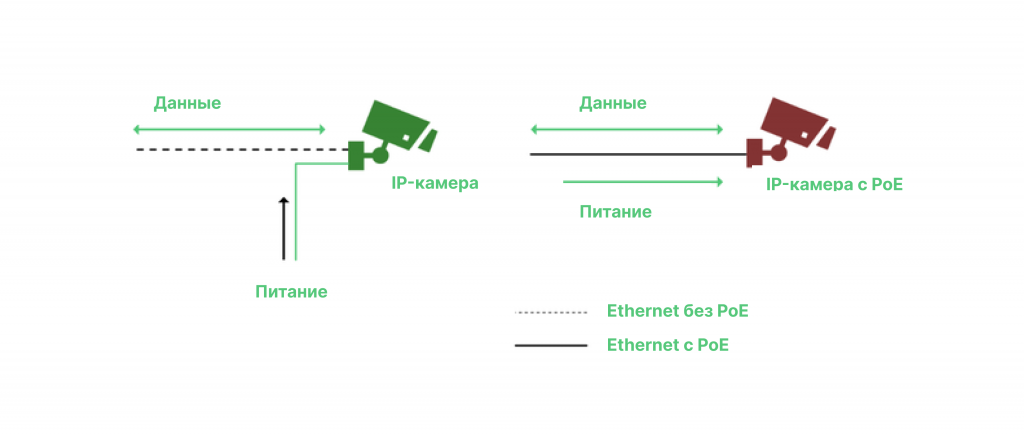

У IP-камер есть два разъема: круглый 12 В и RJ-45 для данных.
В небольшом жилом помещении проблем не возникнет.
При монтаже сложной уличной системы видеонаблюдения будут действовать ограничения длины кабеля питания. На расстоянии больше 50 метров напряжение сильно уменьшится, и камера не сможет работать.
Потребуется установка новых розеток, а в случае улицы – влагозащищенных.
Чтобы сделать профессиональную настройку видеонаблюдения максимально удобной, 2003 году был внедрен стандарт IEEE 802.3af (PoE).
Преимущества PoE
– Устройства можно выключать и перезагружать удаленно
– Нужен всего один источник бесперебойного питания
– Можно менять места расположения камер, не привязываясь к розеткам
– В протоколе PoE есть защита сетевого оборудования от перегрузки, недостаточного питания и неправильной установки
– Оборудование не выйдет из строя при случайном подключении сетевого кабеля с PoE к обычной камере
– Легкость добавления новых устройств и их подключения к существующей сети
– Эстетичный внешний вид без лишних проводов
Стандарты PoE

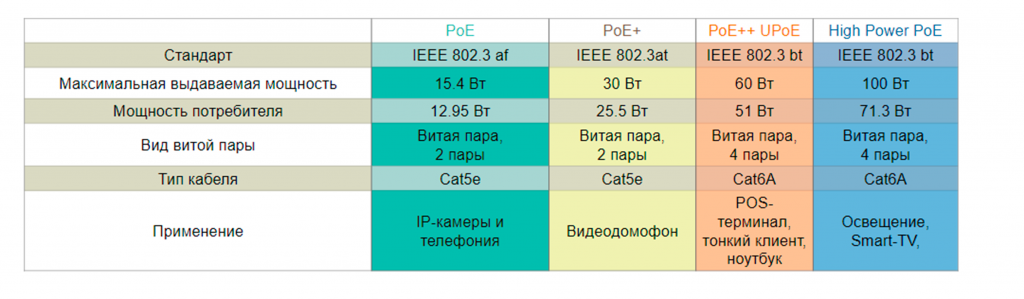

Первое поколение PoE ( IEEE 802.3af) – это до 12.95 Вт на потребителя. Это может быть IP-камера или IP-телефон.
PoE+ (IEEE 802.3at) может выдавать уже до 25.5 Вт на потребителя. Тут уже можно подключить домофон, видеофон или PTZ-камеру.
PoE++ 802.3bt тип 3 (4PPoE) – 51 Вт мощности.
High Power PoE 802.3bt тип 4 – 71.3 Вт мощности.
Какой кабель нужен для PoE
Для питания по PoE нужен 8-жильный UTP кабель Cat5e или Cat6.
Подойдет и FTP (фольгированная витая пара, Foiled Twisted Pair) и UTP кабель (Foiled Twisted Pair, неэкранированная).

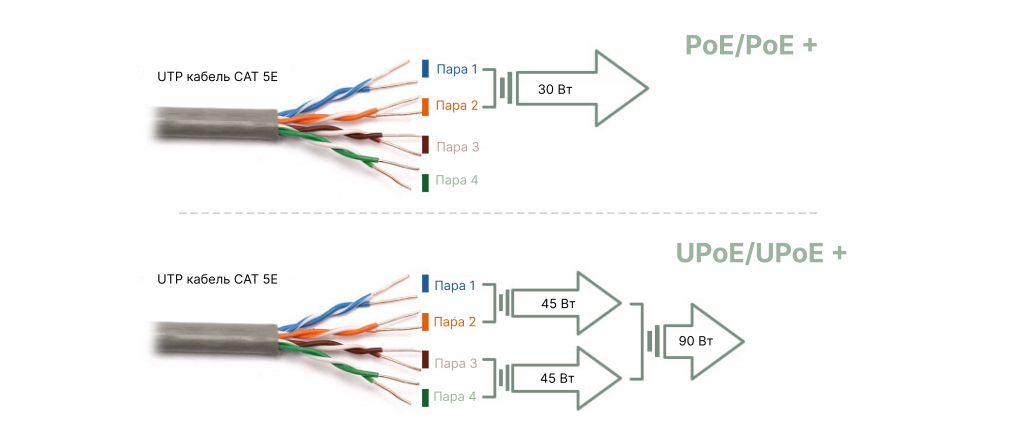

В PoE и PoE+ есть два способа подключения:
– Режим A (питание по паре данных в общем режиме, как на рисунке);
– Режим B (питание по запасной паре).
В UPoE (PoE++) и High Power PoE (UPoE+) используются все 4 пары, по каждой из которых передается 45 Вт от источника.
Обжатый разъем RJ-45 закрывается влагозащитной изоляцией.
PoE-оборудование
К PoE оборудованию относятся PoE-потребители (Powered Device, PD) и источники PoE (Power Source Equipment, PSE).
Источники POE (PSE) – это коммутаторы (свитчи), видеорегистраторы, сплиттеры и инжекторы.
Потребители POE (PD) – VoIP-телефоны, IP-камеры, сетевое аудио, PTZ камеры, IP-, VoIP- и видеотелефоны.
PoE-видеокамеры
POE-видеокамеры имеют и и сетевой RJ-45 с поддержкой POE, и сетевой разъем.
При этом вы можете подключить только сетевой кабель по PoE, а разъем 12 В закрыть заглушкой.
У всех IP-камер CARCAM, Dahua и HiWatch есть поддержка PoE.
Источники PoE
В описаниях источников POE используют термины End-Span и Mid-Span.
End-Span и Mid-Span
End-Span – такой источник PoE дает питание до конца кабельной линии (свитчи и видеорегистраторы).
Mid-Span – дает питание PoE не с начала линии (PoE-инжектор).
PoE коммутатор
PoE-коммутатор (свитч) – это сетевое устройство, которое передает на потребителя и питание, и данные.
PoE видеорегистратор

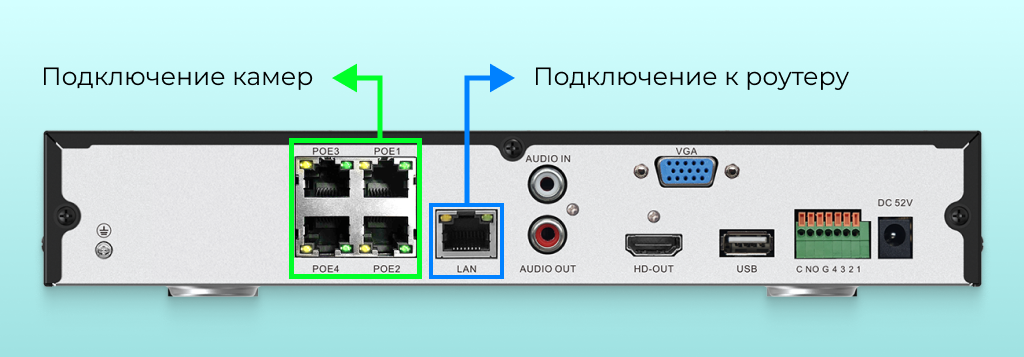

У PoE-видеорегистратора (NVR) есть порты для подключения IP-камер и порт для подключения к роутеру (LAN). Сам регистратор подключается к сети 220 В.
Обратите внимание, что у него 4 PoE порта, а максимальное количество каналов – 9. То есть остальные 5 камер должны иметь отдельное питание, либо присоединяться уже к POE-коммутатору.
PoE инжектор

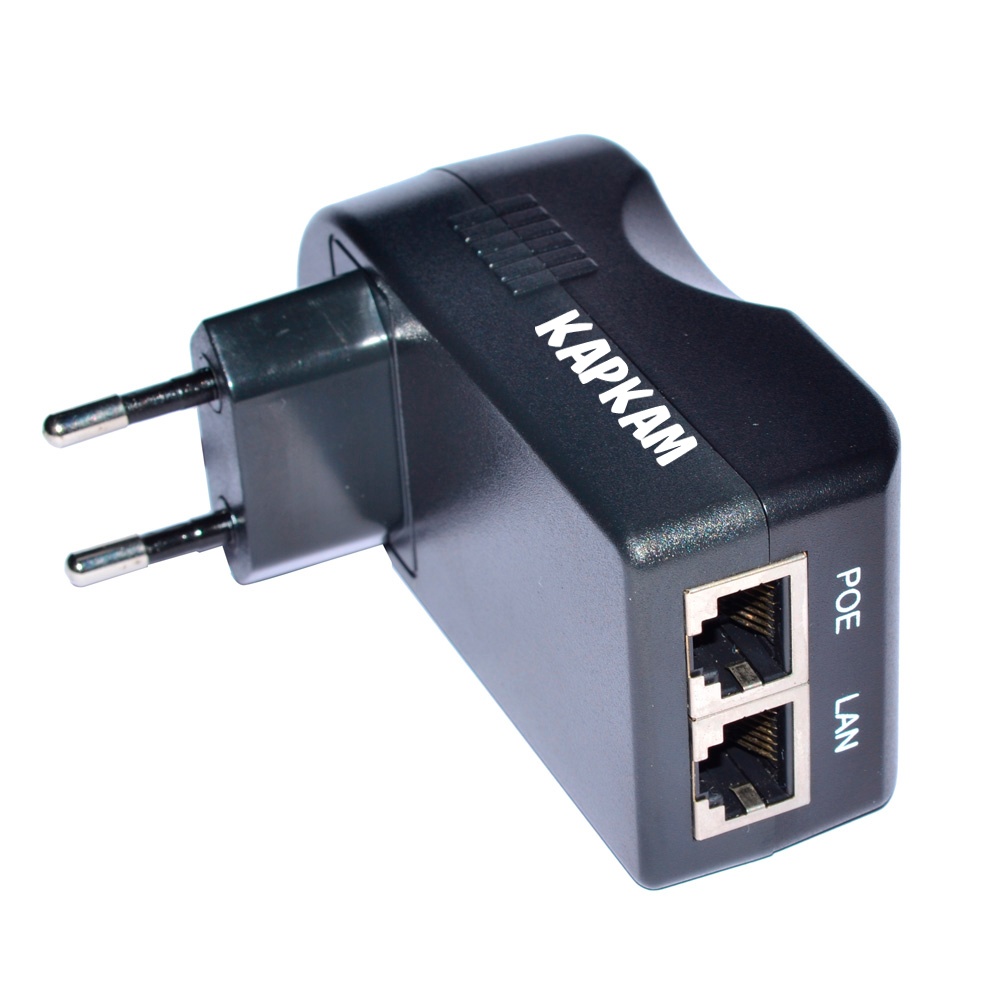

PoE-инжектор добавляет питание в Ethernet-кабель.
Внешне он выглядит как сетевой адаптер, только с двумя RJ-45 разъемами. Они полезны в тех случаях, когда у вас есть обычный коммутатор или видеорегистратор без поддержки PoE, и вам нужно обеспечить питание PoE-устройства.
Контакт PoE подсоединяется к RJ-45 разъему камеры, а LAN – к роутеру.
Таким образом к сигналу, идущему к камере, «подмешивается» питание.
PoE-сплиттер
Иногда нужно подключить устаревшую камеру, в которой нет поддержки PoE.

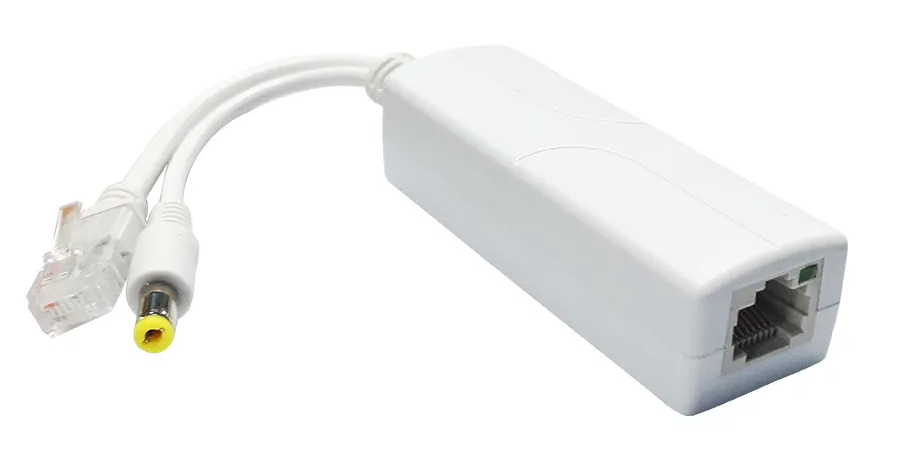

PoE-сплиттеры разделяет питание и данные, передаваемые по Ethernet-кабелю.
Заключение
Если объект больше, чем две камеры для наблюдения за бабушкой и кошкой в квартире – вам нужно оборудование с POE.
На av808.ru есть POE-свитчи, POE-видеорегистраторы, кабель для PoE.
Кстати, у нас есть подробная инструкция по подключению IP камер.
