Что такое CVBS?
CVBS (Color, Video, Blank, Sync) – аналоговый или композитный видеосигнал, который используется в аналоговых системах видеонаблюдения и передает информацию о яркости, цвете, гашении и синхронизации сигнала по коаксиальному проводу.

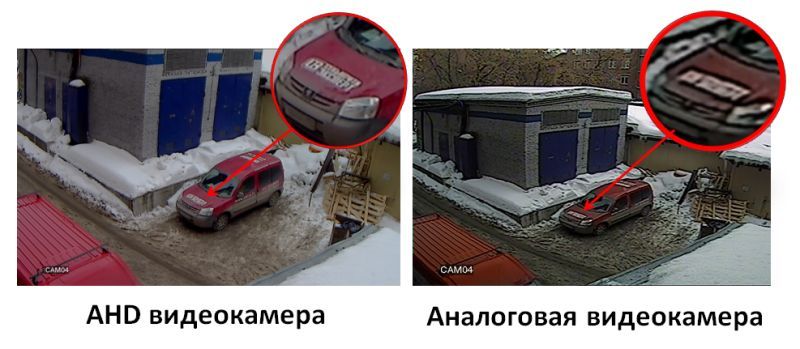

Сегодня аналоговое видеонаблюдение сдает позиции. Его заменили новые стандарты высокой четкости HD-TVI, HD-CVI, AHD. Они позволяют использовать старые кабельные трассы от аналоговых систем, при этом качество изображения получается высокое (Full HD и даже больше).
Скажем несколько слов о работе CVBS: видеосигнал передается горизонтальными линиями (строками), каждая из них состоит из активной части видео, содержащей информацию о яркости и цвете) и части горизонтального гашения.
Яркость – это амплитуда в конкретный момент времени.
Цветность - синусоидальная волна с цветовым набором, определяющимся различием конкретных фаз между сигналом и опорной фазой.
Амплитуда модуляции пропорциональна насыщенности, информация о фазе обозначает оттенок цвета. Часть горизонтального гашения содержит горизонтальный синхроимпульс. Горизонтальная часть гашения сигнала расположена во времени так, что она не видна на экране системы отображения (мониторе).
Первые аналоговые системы были созданы для видеосистем, но очень скоро стали использоваться в телевидении. Однако спустя некоторое время видеонаблюдение отделилось, став отдельной отраслью, и начало развиваться самостоятельно.
Существует несколько форматов изображения, использовавшихся повсеместно и отличающихся количеством строк развертки на кадр, частотой сканирования, методами цветовой модуляции: NTSC, PAL, SECAM. При этом в системах видеонаблюдения и видеокамерах использовались только NTSC или PAL.
- При формате NTSC (ТВ формат, который используется в Северной Америки и Японии) видимых строк на кадре 525, видимых пикселей на строку – от 320 до 650.
- При формате PAL (ТВ формат, который используется в Европе и Южной Америке) строк 625, пикселей на строку – от 320 до 720.
- При формате SECAM (ТВ формат, который используется во Франции) строк 625, пикселей на строку – от 320 до 720.
Наверняка многие задумаются, почему вертикальный формат в строках, а горизонтальный в пикселях? Причина в том, что горизонтальный непосредственно связан с матрицей видеокамеры, а вертикальный определен стандартом развертки аналогового сигнала.
Для аналогового сигнала разрешение кадра измеряется в ТВЛ (телевизионных линиях), тогда как в цифровом сигнале - в строках пикселей по вертикали (индекс p). Если постараться сравнить значения, то получится примерно такое соотношение:
- 380 ТВЛ – 640х480 пикселей – 0,3 Мп
- 420 ТВЛ – 720х576 пикселей – 0,36 Мп
- 480 ТВЛ – 800х600 пикселей – 0,5 Мп
- 560 ТВЛ – 933х700 пикселей – 0,65 Мп
- 600 ТВЛ – 1024х756 пикселей – 0,75 Мп
- 800 ТВЛ – 1280х960 пикселей – 1,23 Мп
- 1000 ТВЛ – 1600х1200 пикселей – 1,92 Мп
Несомненным преимуществом CVBS является абсолютная совместимость с системами отображения (монитор, платы видеозахвата, регистраторы и прочее). Также плюсом можно назвать то, что такие системы работают без специальной настройки и квалифицированного обслуживания.
Минусы данной системы – это, конечно же, низкое разрешение и помехи. Дальность передачи данных составляет не более 300 метров.
