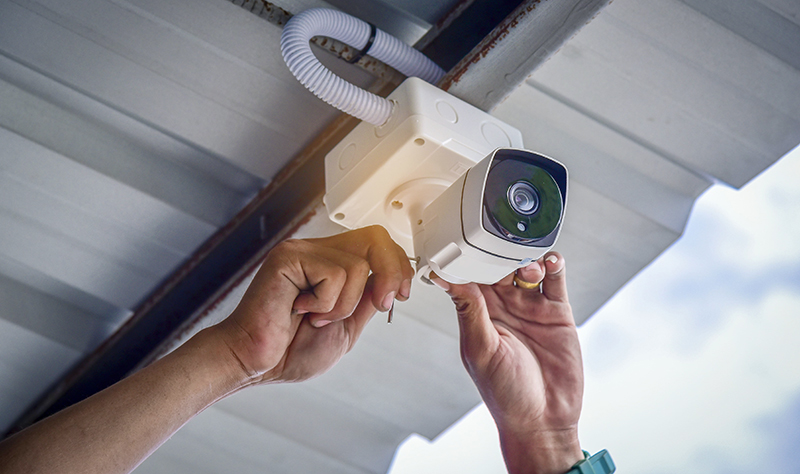

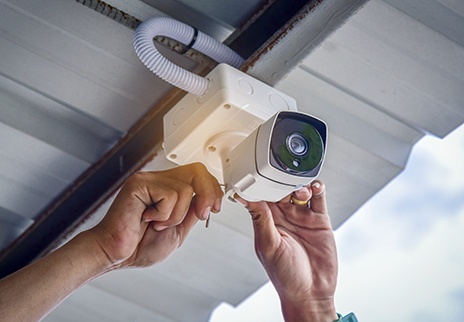

Как правильно подключать уличную камеру наблюдения
При подключении уличных камер видеонаблюдения может возникать ряд проблем. О том, какого рода они могут быть и как их не допустить, пойдет речь в данном материале.
Распространенные проблемы и их последствия
Самая частая поломка системы камер видеонаблюдения – нет связи с устройством. Люди звонят в службу поддержки и сообщают, что камера перестала работать. После осмотра таких объектов чаще всего сотрудник технической поддержки находит одну из следующих неисправностей:
- окислились контакты коннектора: среди монтажников бытует ошибочное мнение, что у широко известного защищенного от влаги коннектора 8P8C, который используется ведущими производителями, степень защиты IP67. Однако коннектор не выдерживает кратковременного погружения в воду. И, когда в монтажную область попадает вода, то в коннектор, который в ней находится, тоже просачивается влага, что приводит к коррозии контактных площадок. Также вода может попасть при монтаже в дождь, сырую погоду или в зимнее время года.
- у коннектора некачественный обжим: при первичном осмотре создается впечатление, что все коннекторы одинаковы, трудно отличить качественный от некачественного. Специалисты при анализе некачественных кабелей пришли к выводу, что большее число контактов имеет не три, а два ножа разъема, которые не полностью прорезали оплетку. Кроме того, у некоторой части коннекторов позолоченное напыление было только снаружи, а место касания с медной жилой было без напыления. Чтобы избежать такой проблемы, рекомендуется выбирать более дорогие коннекторы от известных производителей.
- поврежден кабель связи. Часто причиной служат обрыв или повреждение трассы, однако бывают и нестандартные случаи: например, кабель может перегрызть домашнее животное.
- некачественные монтажные коробки: стоит выбирать проверенных производителей, чтобы коробки по истечении года не растрескивались и не разваливались под воздействием внешних факторов.
- попадание влаги в гофру и кабель: из-за нарушения целостности гофры или оплетки кабеля происходит пролив трассы водой. Вода затекает в коммутационные узлы, серверную комнату и может повредить технику.
Чтобы не появлялись такие неисправности, следует обращать внимание на следующие детали:
- контакты камер должны быть надежно защищены от влаги и загрязнений;
- магистральные и соединительные линии следует защитить от внешних факторов;
- камера и разъемные соединения должны комфортно обслуживаться.
Кроме того, следует выбирать специальные монтажные элементы, разработанные для рынка видеонаблюдения, штатные аксессуары. Важно обращать внимание на параметры фиксаторов гофры, чтобы предотвратить попадание влаги. Также, чтобы избежать просачивания воды через гофрированную трубу, её стоит заполнять специализированным гидрофобным герметиком в месте ввода в монтажную коробку (важно помнить, что обычные герметики не всегда подходят, так как работают в ограниченном диапазоне температур).
Для соблюдения норм СКС рекомендуется установить внутри монтажной коробки розетку или модуль Keystone, к которому потом нужно подключить патч-код.
Отдельное внимание при проектировке уличных камер следует уделять таким моментам:
- применение фирменных кронштейнов и других аксессуаров;
- использование заводских патч-кодов, модулей и розеток Keystone;
- в случае надобности стоит производить оконцевание магистрального кабеля разъемами полевой заделки;
- продумывание совместимости компонентов монтажа.
Важный момент! Необходимо указывать все монтажные материалы в спецификации к проекту, а технологию монтажа и подключение камер - в чертежах. Иначе есть вероятность, что монтажная организация не закупит те или иные элементы и в итоге будут применены менее качественные аналоги.
