Как правильно подключить камеру видеонаблюдения?
При покупке комплекта видеонаблюдения у неопытного пользователя возникает множество вопросов о том, как правильно подключить и настроить оборудование. На самом деле это не так сложно, как может показаться на первый взгляд, если придерживаться четкого плана.
Выбор места расположения камеры
Традиционно это стены или потолок. Причем прежде, чем приступать к монтажу, необходимо составить план помещения и отметить на нем углы обзора камер. Расположить устройства важно таким образом, чтобы избежать слепых зон.
Определение длины кабеля
На данном этапе необходимо замерять расстояние от места наблюдения до точки расположения камеры, добавив по 0,5 метра с каждой стороны.
Выбор кабеля
Прежде всего следует определиться, какой кабель будет использоваться.
- UTP (он же «витая пара»), с помощью которого на один кабель можно подключить до четырех камер. Кроме того, потребуется использовать приемо-передатчик. Пассивный приёмо-передатчик передаст ч/б видеоизображение на расстояние до 600 м, а цветное - до 400 м. Активный приемо-передатчик, позволяющий увеличить дальность передачи сигнала. Ч/б изображение - до 2000 метров, цветное - до 1300 м. Кроме того, потребуется кабель питания – например, ШВВП 2х0,75.
- Коаксиальный кабель, состоящий одновременно и из жилы для сигнала, и из двух жил для питания. Он передает сигналы на более дальние расстояния и используется для подключения одной камеры. Такой кабель также может использоваться с активными приёмо-передатчиками.
Монтаж проводки
Для защиты кабеля от повреждений используются гофрированные трубы ПВХ и различные кабель-каналы. Обычно их прокладывают над подвесным потолком или вдоль строительных конструкций.
Подключение камеры видеонаблюдения

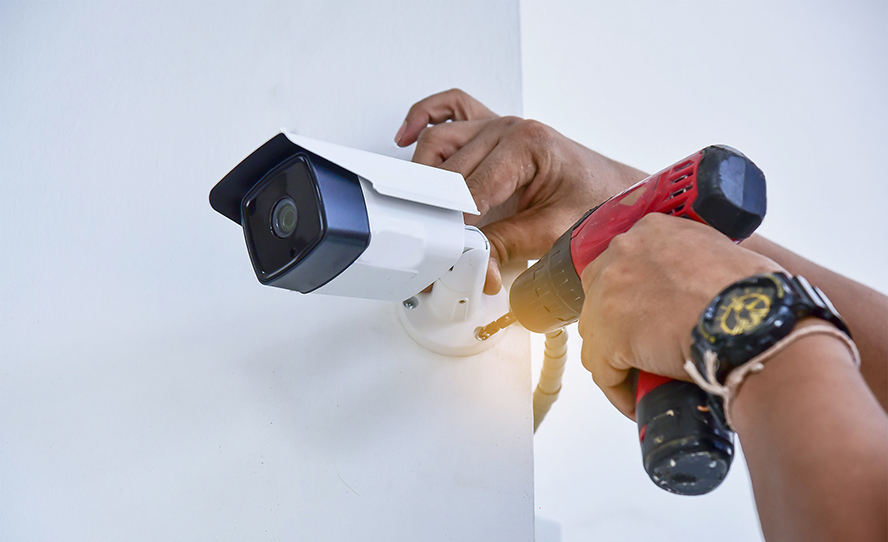

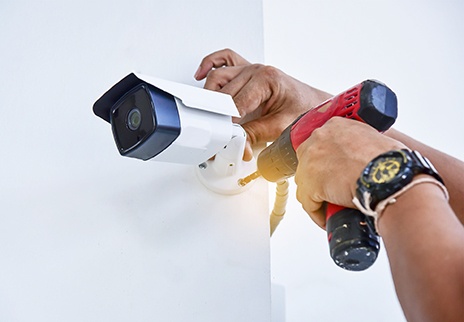

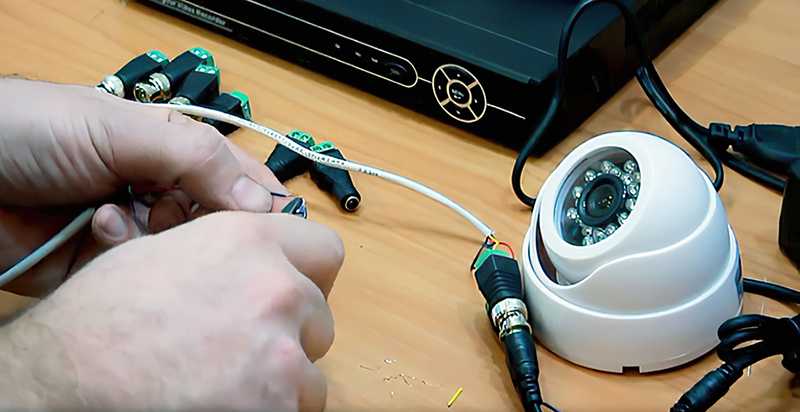

После монтажа проводки следует приступить непосредственно к подключению камеры, на которой традиционно расположен сигнальный выход (с разъемом BNC) и вход питания (PV-T2M). К сигнальному кабелю следует подключить приемо-активный или приемо-пассивный передатчик. А к кабелю питания, проложенному в гофре, необходимо подключить разъём PV-T2F со стороны камеры и PV-T2M со стороны блока питания. Это нужно сделать по обе стороны кабеля. Если в системе используется несколько камер видеонаблюдения, они подключаются последовательно. На следующем этапе добавляются остальные элементы системы – видеорегистратор, монитор (или телевизор), внутренняя сеть, мышка. Через блок питания подается напряжение. Количество ампер на БП определяется исходя из количества камер. Если при включении системы изображение на мониторе четкое, можно завершать монтаж – прикрутить камеру к стене или потолку саморезами, а контакты и разъемы изолировать.
Финальная регулировка камеры
В завершении настройки системы необходимо определить точку горизонта для видеокамеры и отрегулировать её положение по горизонтали и вертикали.
Следуя данной инструкции вы сможете самостоятельно подключить и установить вашу систему видеонаблюдения. Все комплектующие для неё вы можете приобрести в официальном интернет-магазине AV808. Кроме того, в нашем ассортименте представлено множество готовых комплектов видеонаблюдения, как проводных, так и беспроводных.
