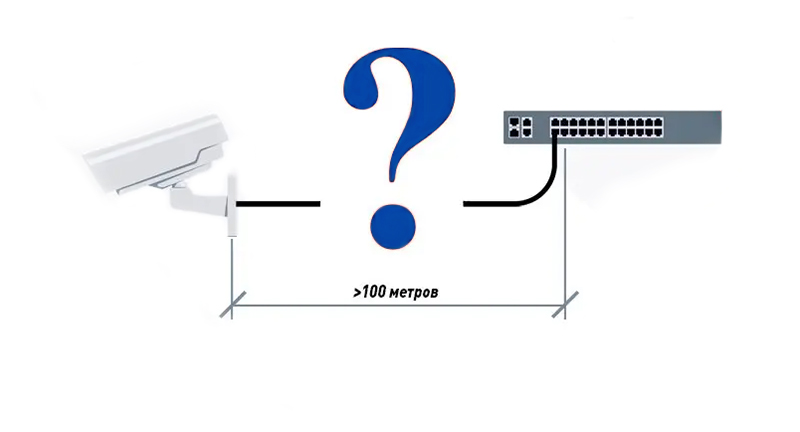

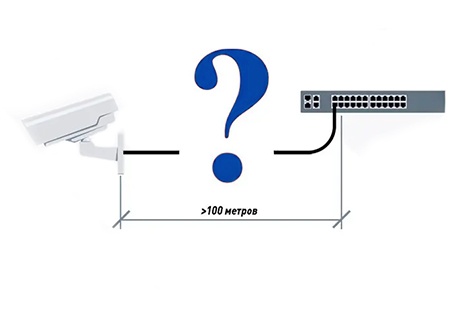

Как подключить IP-камеру на расстояние свыше 100 метров от регистратора
Длина между линиями активных камер, работающих в сети, не может превышать 100 метров. В противном случае сигнал значительно ухудшается. Тем не менее, необходимость в подключении IP-камер на более дальние расстояния возникает повсеместно. О том, как правильно подключить устройства на расстоянии более 100 метров, читайте ниже.
1. Создать цепь коммутаторовКамеры, находящиеся на большом расстоянии, стоит свести в отдельную систему, куда необходимо вмонтировать дополнительный коммутатор. Именно от него линия пойдет на основной. Конечно, расстояние между ними не может превысить 100 метров.
Недостаток такого способа - увеличение стоимости системы из-за необходимости покупки дополнительного оборудования. Кроме того, нужно будет разместить дополнительные щиты и организовать их энергосбережение.
2. Применение экстендеров и инжекторовИнжектор – упрощенная версия коммутатора с одним входом, экстендер – вариант с двумя выходами. Иначе говоря, их применение будет актуально в том случае, если требуется подключить одну камеру, расположенную на удалении.
Оба устройства работают с помощью технологии РоЕ и гарантируют передачу сигнала на 300 метров. Их можно объединить в цепочку, но следует помнить, что они заберут на себя часть энергии РоЕ, необходимой для питания.
При монтаже следует рассчитать число экстендеров в цепи, чтобы их было достаточно для всего оборудования. Кроме того, не стоит забывать, что, например, поворотная камера потребляет порядка 60 Вт, а это именно столько, сколько выдают инжекторы или коммутаторы. То есть мощности для питания экстендера просто не останется.
3. Специализированный РоЕ-коммутаторПрименяется специфическое оборудование, которое заточено под видеонаблюдение РоЕ-коммутаторов. Способ чрезвычайно простой, но не всегда подходящий. Дело в том, что такие устройства увеличивают линию до 250 метров, но снижают при этом пропускную способность до 10 МБ/сек.
Также возникают проблемы с совместимостью в общей системе видеонаблюдения: устройства должны быть от одного производителя. Если камеры будут разных брендов, не исключены неполадки.
4. Приемники и передатчикиИзначально эта технология использовалась, чтобы модернизировать старые системы видеонаблюдения с применением установленного коаксиального кабеля. Это решение обеспечивает подключение камер на расстоянии до 1000 метров. Однако не всё так гладко: чем выше расстояние, тем ниже будет пропускная способность. Из-за значительной длины кабеля на него существенно воздействуют помехи, наводки, статическое электричество. А значит, в случае применения такого способа следует решить проблему влияния внешних факторов на кабельные линии.
5. Оптоволоконная связьХорошее решение, когда необходимо передать данные на большое расстояние. В этом случае используются коммутаторы с SFP портом, что позволяет построить распределительные системы с линиями связи в несколько десятков километров.
У такого оборудования большая пропускная способность, не зависящая от расстояния - технология не чувствительна к помехам. При этом оборудование стандартное и позволяет совмещать модели разных брендов. Единственный недостаток заключается в том, что нельзя передавать питание по оптоволоконным линиям питания.
Если подвести итог сказанному выше, то стоит запомнить следующие тезисы:
- для линий до 200 метров актуально использовать цепочку с коммутаторами;
- до 300 метров – применять специальные экстендеры и коммутаторы РоЕ;
- до 600 метров – передатчики и приемники через коаксиальный кабель;
- свыше 600 метров – использование оптоволокна.
Впрочем, многое зависит от конкретной ситуации, поэтому стоит брать в расчет различные факторы.
